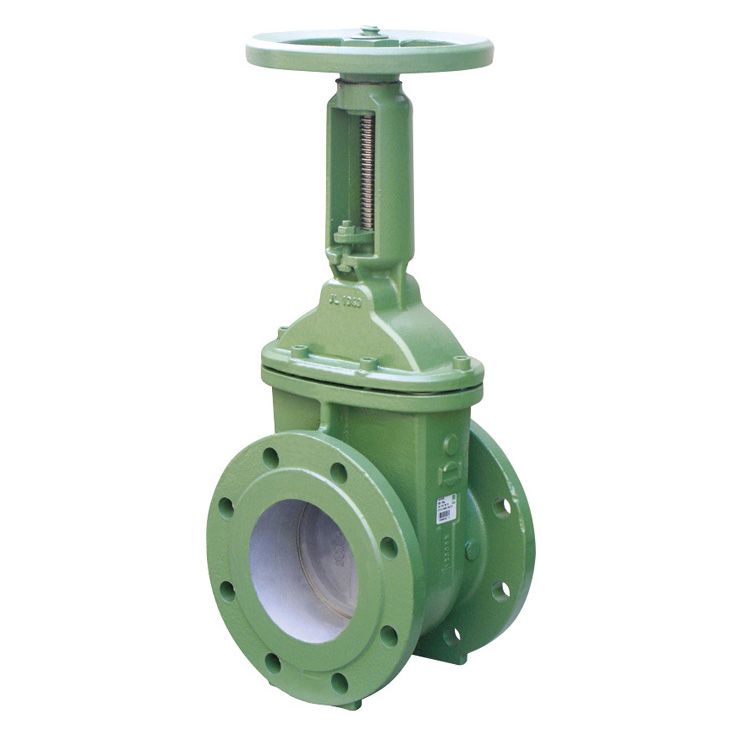

IKO®plus Kovotěsnicí šoupátko třmenové

PN: 6/10/16 - DN: 40...300

Skupina výrobků: Šoupátka

Médium: Voda,  Vzduch

Kovotěsnicí šoupátko se stoupajícím vřetenem pro použití v rozvodech horké vody, páry a neagresivních médií.
  • Kovotěsnicí dle EN 1171
  • S oboustrannými přírubami dle EN 1092-2 typ 21, tvar B
  • Stavební délka dle EN 558 řada 14 (dříve F4) a řada 15 (dříve F5)
  • Závit vřetene vně šoupátkové komory
  • S ručním kolem
  • Bezúdržbová ucpávka vřetene
  • Se třemi O-kroužky v ucpávce
  • Lisovaná sedla tělesa a klínu
  • Bezazbestové těsnění
  • Vřeteno kované z jednoho kusu se závitem válcovaným za studena
  • Těleso, klín: šedá litina EN-GJL-250 (GG-25)
  • Víko:
    šedá litina EN-GJL-250 (GG-25) (DN 40 ... 150)
    tvárná litina EN-GJS-400-15 (GGG-40) (DN 200 ... 300)
  • Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
  • Sedlo tělesa, sedlo klínu: korozivzdorná ocel 1.4301 (17% Cr)
  • Ucpávkový šroub, vřetenová matic: šedá litina EN-GJL-250 (GG-25)
  • O-kroužky: pryž FKM
  • Spojovací šrouby víka: uhlíková ocel, pozinkovány
  • Ruční kolo: uhlíková ocel
  • Litinové díly uvnitř základní syntetický nátěr, vně syntetický nátěr
MONTY Montážní vložka syntetické povrstvení

…
